Is feadán práis aimiréalachta arsanaic gan uaim é feadánra copair comhdhlúthadáin in ASTM B111 C44300 atá beartaithe le haghaidh taobh uisce comhdhlúthadáin dromchla, fuaraitheoirí agus malartóirí teasa. Is práis since 70/30 copair é an cóimhiotal arna mhodhnú le stán agus le breisiú beag arsanaic d'aon ghnó: ardaíonn an stán friotaíocht in aghaidh creimeadh agus impingement, agus cuireann an t-arsanaic bac ar dhísinciú, an caillteanas tosaíochta since a scriosann práis gan chosc san uisce farraige.
Is é feadánra comhdhlúthadán an gnáth-iarratas is déine ar fheadán cóimhiotal copair toisc go gcomhcheanglaíonn sé ballaí tanaí, treoluas ard uisce, rothaíocht theirmeach, creathadh agus, i go leor plandaí, uisce fuaraithe truaillithe. D'fhan C44300 mar an rogha caighdeánach don dleacht sin toisc go nglacann sé leis na coinníollacha seo go léir ar chostas atá i bhfad faoi bhun an chóimhiotail chopair.
Cad é Feadánra ASTM B111 C44300
Bunaíonn ASTM B111/B111M ceanglais maidir le feadáin gan uaim agus stoc ferrule copair agus cóimhiotail chopair suas go dtí 3 1/8 in. (80 mm) san áireamh i dtrastomhas do chomhdhlúthadáin dromchla, do ghalaitheoirí agus do mhalartóirí teasa.
Tá na ceanglais chéanna ag ASME SB111 maidir le trealamh a tógadh de réir cóid soitheach brú.
Tá an comhdhéanamh ainmnithe CuZn28Sn1As sa chóras Eorpach, áit a bhfuil feadán malartóra teasa cóimhiotal copair gan uaim clúdaithe ag caighdeáin mar EN 12451.
Clúdaíonn GB/T 8890 agus JIS H3300 na táirgí coibhéiseacha Síneacha agus Seapánacha.
Soláthraítear feadánra sa temper annealaithe le haghaidh rollta agus U-lúbtha, nó i dteampall tarraingthe le haghaidh rith díreach. Áirítear le cóid temper coitianta an t-ainmniú O61 annealed agus na tempers tarraingthe arna sainiú ag an tsonraíocht.
Comhdhéanamh Ceimiceach agus Ainmniú Teocht
| Eilimint | Riachtanas | Ról |
|---|---|---|
| Cu | 70.0 - 73.0 % | Bonn resistant-creimeadh |
| Sn | 0.9 - 1.2 % | Frithsheasmhacht creimthe agus tuairte |
| Mar | 0.02 - 0.06 % | Coscóir dí-zincification |
| Fe | 0.06 % ar a mhéad | Rialú ductility |
| Pb | 0.07 % ar a mhéad | Rialaithe le haghaidh monaraithe |
| Zn | Fuílleach | Cothromaíocht neart |
Rialaíonn an t-ainmniú temper an tábla maoine meicniúil a bhaineann leis agus an bealach monaraithe araon. Tá riachtanas ainmniúil gráinne ag baint le feadáin ainéilithe agus is é an rogha ceart é le rolladh isteach i leatháin feadáin agus le lúbadh go cruthanna U, agus úsáidtear feadánra tarraingthe le haghaidh feadáin dhíreacha a chaithfidh fanacht díreach trí láimhseáil agus suiteáil.
Airíonna Meicniúla, Tástáil agus Méideanna
Sa riocht ina bhfuil an tsonraíocht, éilíonn an tsonraíocht íos-neart teanntachta de thart ar 310 MPa agus íos-neart toraidh de thuairim is 105 MPa arna thomhas ag síneadh 0.5 % faoi ualach.
Déantar tástáil teannas go ASTM E8/E8M, agus déantar fadú níos mó ná 50 mm a thomhas, agus déantar an cruas a fhíorú go ASTM E18 nuair a ordaítear é.
Teastaíonn leathnú an fheadáin lasmuigh de thrastomhas ag 20 % den bhuntrastomhas seachtrach, rud a thaispeánann an insínteacht is gá chun leathán a rolladh.
Críochnaíonn scrúdú reatha Eddy go ASTM E309 agus tástáil brú hidreastatach nó aeroibrithe an pacáiste caighdeánach glactha, mar aon le hiniúchadh tríthoiseach ar thrastomhas, tiús bhalla, ubhagán agus díreach.
Déantar feadánra a tháirgeadh mar fheadán gan uaim ó thrastomhais bheaga suas go dtí teorainn thrastomhas 80 mm na sonraíochta, a sholáthraítear i bpíosaí díreacha, de réir mar a chromann U-, nó coiled i méideanna níos lú.
Feidhmchláir
Comhdhlúthadáin dromchla príomhlíonra agus cúnta i stáisiúin chumhachta theirmigh agus ar bord loinge, ag baint úsáide as uisce farraige, inbhir nó -túr fuaraithe.
Téitheoirí uisce beatha, fuaraitheoirí draenála agus comhdhlúthadáin gaile gland sna plandaí céanna.
Fuaraitheoirí bhlaosc agus feadán i scaglanna agus oibreacha ceimiceacha, le huisce goirt ar thaobh an fheadáin.
Seaicéad inneall mara uisce agus fuaraitheoirí ola lube, agus córais fuaraithe lárnacha.
Téitheoirí sáile díshalannaithe, comhdhlúthadáin evaporator agus fuaraitheoirí driogáit.
Treoir maidir le Roghnú, Suiteáil agus Cothabháil
Socraigh tiús an bhalla ón mbrú dearaidh chomh maith le liúntas creimthe a roghnaíodh do cháilíocht an uisce; tugann an fad ionraoin agus aon chriosanna -treoluas ar bith údar le balla níos troime.
Treoluas uisce a rialú laistigh den raon a bunaíodh le haghaidh práis aimiréalachta, agus feadáin ghlana tríd an modh a mholtar don chóimhiotal seachas trí scuabadh meicniúil ionsaitheach a bhainfidh an scannán cosanta.
Feadáin rolla isteach sa bhileog feadáin le leathnú rialaithe ionas go bhfanann strus iarmharach agus laghdú balla laistigh den dearadh comhpháirteach agus scoilteadh creimeadh strus.
Cosain na foircinn ionraoin le ferrules nó le brat ionraoin, arb é an beart aonair is éifeachtaí in aghaidh teipeanna brúchta.
Nuair a bhíonn ath-tiúbáil á dhéanamh agat, cuir na feadáin go léir d'aicme ábhair amháin in áit le chéile nuair is féidir, agus coinnigh na comhpháirteanna práis agus cruach scartha go leictreach chun éifeachtaí galbhánacha a theorannú.
Pointí Cigireachta agus Gaistí Coitianta

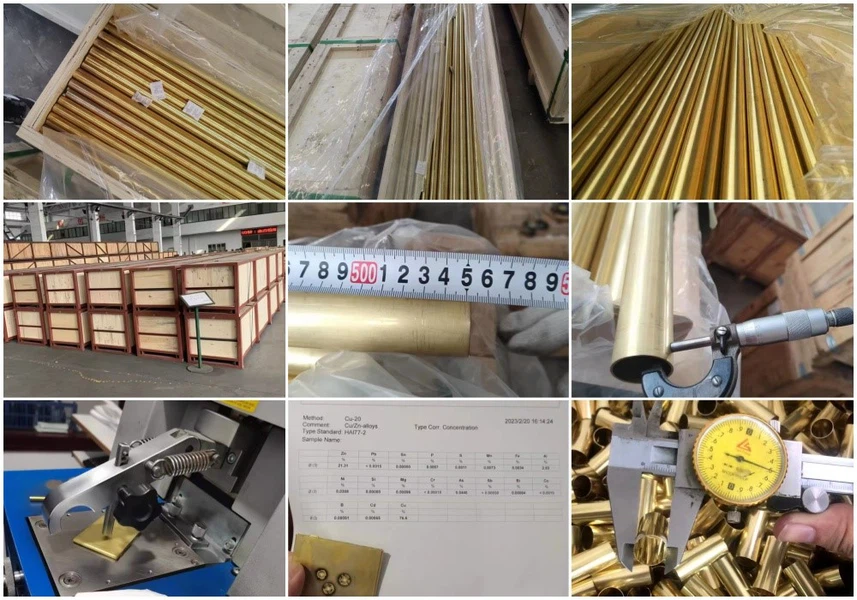

Fíoraigh an t-ábhar arsanaic agus stáin ar an deimhniú muileann; Breathnaíonn an feadánra a sholáthraítear gan an coscaire mar an gcéanna ach teipeann air go luath san uisce farraige.
Deimhnigh go gclúdaíonn taifid reatha eddy an fad iomlán lena n-áirítear foircinn, agus go bhfuil an teastas tástála brú ag teacht leis an ord.
Seiceáil méid gráin agus meon i gcoinne an mhodha monaraithe, mar go n-éireoidh meon tarraingthe nuair a bheidh sé flared nó rollta.
Cuardaigh le haghaidh éalárnacht balla, rud a laghdaíonn an liúntas creimeadh éifeachtach ar thaobh tanaí an fheadáin.
Cosc a chur ar éilliú clóiríd agus aigéad orgánach le linn pacála agus stórála, agus coinnigh na cuachtaí feadáin tirim roimh iad a shuiteáil.
CCanna
C: Cad as a ndéantar feadánra copair comhdhlúthadáin sa ghrád seo?
Is é an feadán UNS C44300, prás aimiréalachta arsanaic le thart ar 70 go 73 % copar, 0.9 go 1.2 % stáin agus 0.02 go 0.06 % arsanaic mar choscóir díshincithe.
C: Cén fáth a n-úsáidtear práis aimiréalachta in ionad copar íon le haghaidh feadánra comhdhlúthadáin?
Tá seoltacht teirmeach níos airde ag copar íon ach tá neart níos ísle agus friotaíocht níos boichte ar chreimeadh in uisce farraige atá ag sileadh. Coinníonn práis aimiréalachta go leor seoltacht chun teas a aistriú go héifeachtach agus é ag seasamh in aghaidh impingement agus dezincification.
C: Cad iad na tástálacha ba chóir a áireamh sa deimhniú feadáin?
Tástáil teannais go ASTM E8/E8M, tástálacha leathnaithe agus leacaithe, fíorú méid gránach ar fheadán ainéilithe, scrúdú srutha eddy ar ASTM E309, tástáil brú hidreastatach agus cigireacht iomlán tríthoiseach.
C: Cén meon a úsáidtear le haghaidh feadánra comhdhlúthadáin U-bend?
Úsáidtear feadánra ainealaithe le haghaidh lúbadh U-agus le rolladh isteach i leatháin feadáin. Iompraíonn sé méid gráin rialaithe a thuar foirmiúlacht, agus is é an temper a gcuirtear an riachtanas tástála leathnaithe i bhfeidhm.
C: Conas is féidir saol feadán comhdhlúthadáin a leathnú?
Coinnigh treoluas an uisce taobh istigh den raon deartha, déan na foircinn ionraoin a chosaint ar chlaonadh, déan clóiríniú a rialú, seachain tógáil taisce, agus leathnaigh feadáin le fórsa rialaithe chun an strus iarmharach a theorannú.
C: An gclúdaíonn ASTM B111 feadánra comhdhlúthadáin táthaithe?
Tá ASTM B111 scríofa le haghaidh feadán gan uaim agus stoc ferrule. Tá feadán táthaithe le haghaidh malartóirí teasa clúdaithe ag sonraíochtaí ar leithligh, mar sin ba cheart an ceanglas gan uaim a lua go sainráite ar an ordú.
